ОКТ-Д(1,0)П-16А1 (Дроп) - Инфокабель

ОКТ-Д(1,0)П-16А1 (Дроп)

Маркировка: ОКТ-Д(1,0)П-16А1

1,00

Кабель связи оптический марки ОКТ-Д(1,0)П (Дроп)

Предназначен для подвеса на опорах воздушных линий связи, линий электропередачи, городского электротранспорта, столбах городского освещения, между зданиями и сооружениями, для прокладки в кабельной канализации, блоках, коллекторах и тоннелях.

  • 1.0 кН
  • Drop
  • Минский кабельный завод "Минсккабель"

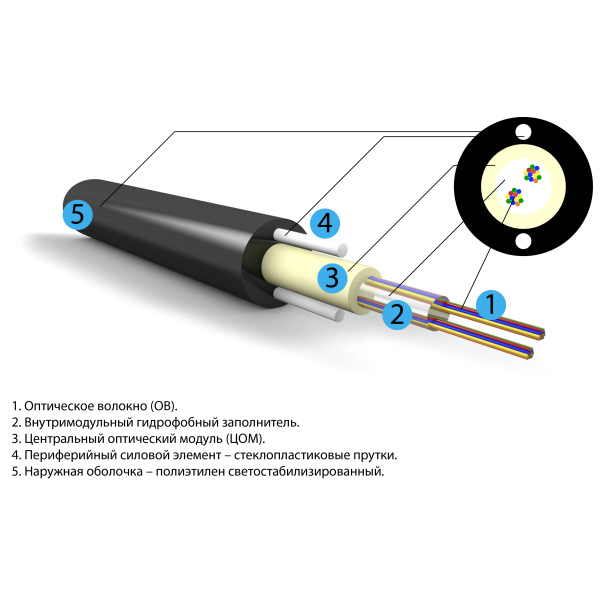

Кабель с центральным оптическим модулем (ЦОМ) из ПБТ, который содержит от 1 до 24 свободно уложенных оптических волокон (ОВ). Каждое волокно имеет индивидуальную акриловую оболочку и расцветку. Свободное пространство ЦОМ заполнено внутримодульным гидрофобным заполнителем. На ЦОМ накладывается наружная оболочка из полиэтилена средней или высокой плотности. В качестве периферийных силовых элементов используются 2 стеклопластиковых прутка с подклеивающим слоем, которые расположены продольно ЦОМу и впаяны в оболочку.

Расшифровка маркировки
ОК Т- Д (1,0) П -N А1
Тип ОВ: А1 – одномодовое невосприимчивое к потерям на изгиб
Кол-во оптических волокон (ОВ)
Материал оболочки: П – полиэтиленовая оболочка
Максимальное растягивающее усилие кабеля, кН
Тип силового элемента: Д – стеклопластиковые стержни
Тип сердечника – центрально расположенная трубка
Оптический Кабель

Технические параметры кабеля

Наименование Допустимое значение
Количество оптических волокон в кабеле (m) От 1 до 24
Рабочий диапазон температур От -40°С до +60°С
Растягивающее усилие Не менее 1,0 кН
Раздавливающее усилие Не менее 0,3 кН/см
Динамические изгибы 25 циклов на угол ±90°
Осевые закручивания 5 циклов на угол 360° на длине 2 м
Энергия удара 5 Дж
Каплепадение гидрофобного компаунда на срезе Отсутствие каплепадения при температуре не менее 70 °С
Минимальный радиус изгиба при монтаже и эксплуатации 20хD (D-диаметр кабеля)
Срок службы кабеля Не менее 25 лет
Тип ОВ А1
Диаметр стеклопластикового прутка 0,8 мм
Количество волокон Наружный диаметр, мм Расчетный вес, кг/км
16 4,9 21

ТО-ОКТ-Д(1,0)П с подклеивающим слоем

Декларация ОКТ-Д
