Кабель бронированный ОМЗКГЦ-10-01-0,22-4-(10,0)

Маркировка: ОМЗКГЦ-10-01-0,22-4-(10,0)

0,00 /км

Кабель связи оптический марки ОМЗКГЦ

Кабель с центральным оптическим модулем (ЦОМ) из ПБТ, который содержит от 1 до 48 свободно уложенных
оптических волокон (ОВ). Каждое волокно имеет индивидуальную акриловую оболочку и расцветку. Свободное
пространство ЦОМ заполнено внутримодульным гидрофобным заполнителем. На ЦОМ накладывается повив
(броня) из стальных оцинкованных проволок, скрепленных синтетической (скрепляющей) нитью. Гидроизоляцию
сердечника обеспечивает водоблокирующая нить (по ЦОМ) и гидрофобный заполнитель между проволоками. На
броню накладывается наружная оболочка из полиэтилена средней или высокой плотности.

  • 10.0 кН
  • Горючая
  • Грунт
  • Минский кабельный завод "Минсккабель"
  • С центральной трубкой

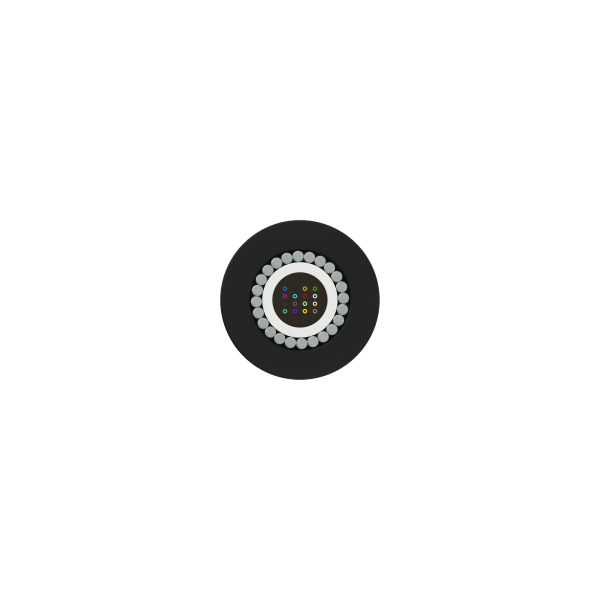

  1. Наружная оболочка – светостабилизированный полиэтилен, устойчивый к УФ-излучению;
  2. Внутренняя оболочка;
  3. Межмодульный гидрофобный заполнитель;
  4. Водоблокирующие нити;
  5. Оптический модуль (ОМ);
  6. Внутримодульный гидрофобный заполнитель;
  7. Одномодовое оптическое волокно (ОВ);
  8. Центральный силовой элемент–стеклопластиковый пруток;
  9. Броня – повив из стальной оцинкованной проволоки с гидрофобным заполнителем.

Варианты исполнения:

  • “Сухой” способ водоблокирования сердечника
  • Для кабеля ОМЗКГМН оболочка из полиэтилена не распространяющего горение, ПВХ пластиката
    или компаунда не распространяющего горение с низким дымовыделением, безгалогенного.

Расшифровка маркировки

О М З К Г Ц -10 – 01 -0,22 m -(10,0)
                    Допустимая растягивающая нагрузка, кН
Количество оптических волокон (ОВ)
Коэффициент затухания
Центральная трубка
Для одномодового ОВ с несмещенной дисперсией
Одномодульный – центральная труба
Грунт
Канализация
Внутризоновый
Магистральный
Оптический кабель

Технические параметры кабеля

Наименование Допустимое значение
Количество оптических волокон в кабеле (m) От 2 до 48
Рабочий диапазон температур От минус 50°С до 60°С
Растягивающее усилие Не менее 10 кН/см
Раздавливающее усилие Не менее 0,4 кН/см
Динамические изгибы 25 циклов на угол ±90°
Осевые закручивания 5 циклов на угол 360° на длине 2 м
Энергия удара 10 Дж
Каплепадение гидрофобного компаунда на срезе Отсутствие каплепадения при температуре не менее 60 °С
Минимальный радиус изгиба при монтаже и эксплуатации 20хD (D-диаметр кабеля)
Стойкость к повреждению грызунами стойкий
Срок службы кабеля Не менее 25 лет
Радиальная толщина оболочки 1,5 мм
Количество волокон Наружный диаметр, мм Расчетный вес, кг/км
4 9,0 153

Декларация ОМЗКГЦ
